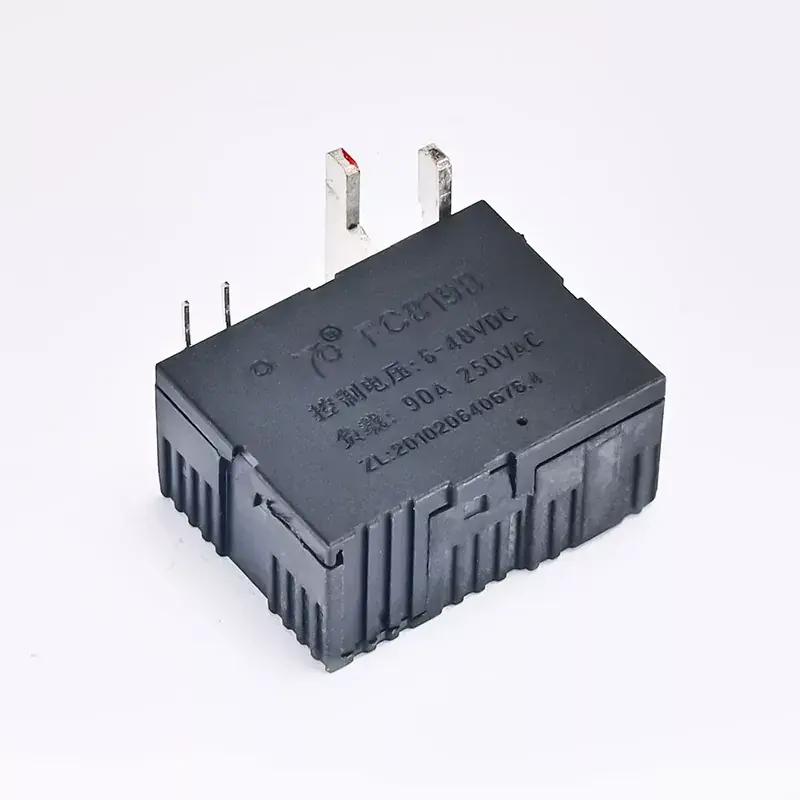

Relé, která se západkou jsou efektivní a nízkoenergetická metoda pro udržení stavu spínače.Blokovací relépoužívají krátký impuls k přepínání stavů a setrvání ve své konečné poloze bez konstantní energie, na rozdíl od tradičních relé, která k udržení svého stavu potřebují zdroj konstantního napětí. Účinné ovládání přídržného relé je zkoumáno v tomto článku.
Po spuštění si přídržné relé – také označované jako bistabilní relé – zachovává svou polohu, i když je odpojeno napájení. Set a reset jsou jeho dva stabilní stavy. Řídicí impulsy způsobí přepínání relé mezi těmito stavy.
Ovládání azápadkové relézávisí na jeho typu – jednocívkové nebo dvoucívkové.
1. Ovládání jednocívkového přídržného relé
Jednocívkové přídržné relé pracuje s pulzy se střídavou polaritou:
- Nastavení relé (stav ON): Přivedení kladného napěťového impulsu nabudí cívku a přesune vnitřní kontakty do nastavené polohy.
- Resetování relé (stav OFF): Přivedení záporného napěťového impulsu (nebo impulsu obrácené polarity) přesune kontakty zpět do resetovací polohy.
K ovládání jednocívkového přídržného relé můžete použít:
- H-Bridge Circuit: Pro přepnutí polarity napětí aplikovaného na cívku.
- Mikrokontrolér (MCU) s duálními výstupy: Jeden výstup poskytuje kladný impuls a druhý poskytuje záporný impuls.
2. Ovládání dvoucívkového přídržného relé
Dvoucívkové přídržné relé má dvě samostatné cívky – jednu pro nastavení a jednu pro resetování:
- Nastavení relé (stav ON): Krátký impuls do "nastavené" cívky přesune vnitřní kontakty do polohy ON.
- Resetování relé (stav OFF): Krátký impuls do "resetovací" cívky přesune kontakty zpět do polohy OFF.
K ovládání dvoucívkového přídržného relé můžete použít:
- Tlačítkové spínače: Jeden spínač pro nastavovací cívku a druhý pro resetovací cívku.
- Výstupy mikrokontroléru: Naprogramované tak, aby v případě potřeby vyslaly impuls do správné cívky.
- Tranzistorový nebo MOSFET spínací obvod: K ovládání relé s vyšším napětím/proudem z nízkopříkonových řídicích zdrojů.
- Energetická účinnost: Správné ovládání zajišťuje minimální spotřebu energie.
- Spolehlivost: Použití správné spínací techniky zabraňuje poruchám relé.
- Integrace: Snadná integrace s automatizačními systémy a mikrokontroléry.
Několik průmyslových odvětví používá západková relé, včetně:
Inteligentní osvětlení a aplikace pro úsporu energie jsou příklady domácí automatizace.
Průmyslové řízení: Efektivní přepínání je nezbytné pro automatizované systémy a stroje.
Telekomunikace: Opatření pro úsporu energie a směrování signálu.
Automobilová elektronika zahrnuje zařízení napájená bateriemi, jako je ovládání elektricky ovládaných oken.
Znalost typu lpřipojovací reléa použití vhodného spínacího mechanismu jsou zásadní pro jeho ovládání. Zajištění vhodného ovládání umožňuje spolehlivý a efektivní provoz v různých aplikacích, ať už s využitím H-Bridge, mikrokontroléru nebo ručních spínačů.
