V energetických systémech,proudové transformátorya napěťové transformátory se běžně používají k zajištění bezpečného a přesného měření a řízení proudu a napětí. Přestože se tato dvě zařízení překrývají ve funkcích, mají významné rozdíly v designu, pracovních principech a aplikačních scénářích.

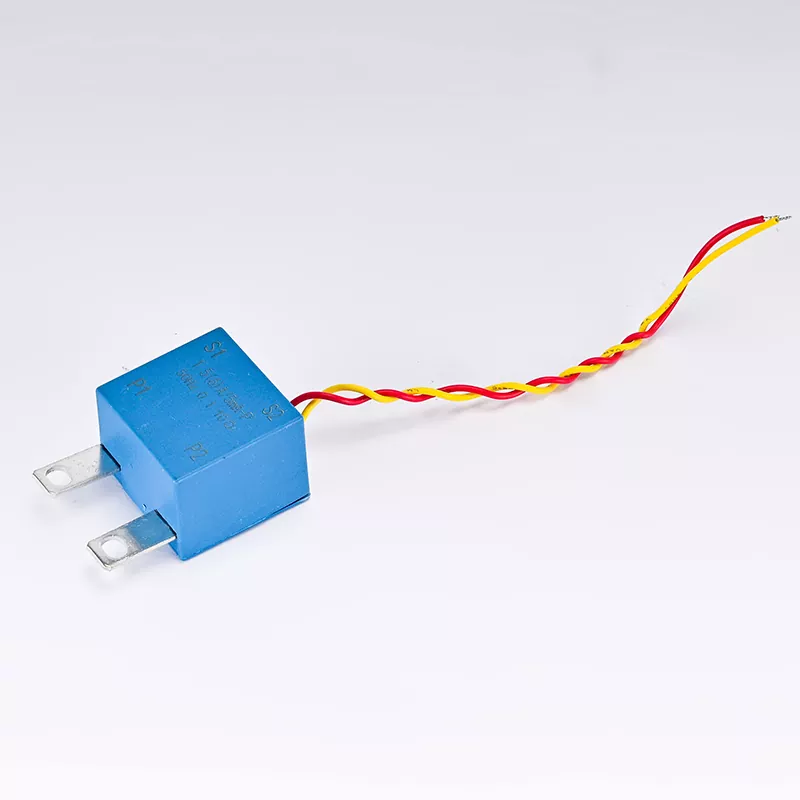

Proudový transformátor (CT) je v principu zařízení, které převádí velké proudy na proudy malé, a funguje na principu elektromagnetické indukce. V energetických systémech se CT často používají k měření velkých proudů k ochraně a řízení obvodů. Primární vinutí CT je přímo zapojeno do série v obvodu, zatímco sekundární vinutí je připojeno k měřicímu přístroji nebo ochrannému zařízení. Při průchodu proudu primární stranou vzniká na sekundární straně odpovídající proud podle principu elektromagnetické indukce. Napěťový transformátor (VT) je zařízení, které převádí vysoké napětí na nízké napětí, rovněž na principu elektromagnetické indukce. VT se používají k měření vysokého napětí v energetických systémech, aby byla zajištěna bezpečnost a přesnost. Primární vinutí VT je zapojeno paralelně do obvodu, zatímco sekundární vinutí je připojeno k měřicímu přístroji nebo ochrannému zařízení. Při napětí na primární straně se na sekundární straně generuje odpovídající napětí podle principu elektromagnetické indukce.
Oba mají různé cíle měření.Proudové transformátoryse používají především k měření proudu pro monitorování a ochranu energetických systémů. Lze je použít pro měření proudu, měření energie, ochranu proti zkratu a ochranu proti přetížení. Výstupní proud CT je obvykle standardizován na 5 ampér nebo 1 ampér, aby byl kompatibilní se standardními měřicími přístroji a ochrannými zařízeními.
Napěťové transformátory se používají především k měření napětí pro monitorování a ochranu energetických systémů. Lze je použít pro měření napětí, měření energie, sledování izolace a přepěťovou ochranu. Výstupní napětí VT je obvykle standardizováno na 100 voltů nebo 100/√3 voltů, aby bylo kompatibilní se standardními měřicími přístroji a ochrannými zařízeními.
Oba mají odlišné designové zaměření. Proudové transformátory musí při návrhu zvážit bezpečnost proudu. Vzhledem k tomu, že proudové transformátory jsou přímo zapojeny do série v obvodu, musí být schopny odolat zkratovému proudu v obvodu. Primární strana CT je obvykle navržena s větší plochou průřezu, aby se snížil odpor a tepelné ztráty při zajištění bezpečného provozu za podmínek zkratu.
Napěťové transformátory musí při navrhování brát v úvahu bezpečnost napětí. Protože jsou VT zapojeny paralelně v obvodu, musí být schopny odolat přepětí v obvodu. Mezi primární a sekundární stranou VT je obvykle izolace s vysokou izolační pevností, aby byl zajištěn bezpečný provoz za podmínek vysokého napětí. V aplikační oblasti jsou proudové transformátory široce používány v různých spojích energetického systému, včetně elektráren, rozvoden a distribučních sítí. Mohou být instalovány na zařízení, jako jsou přenosová vedení, transformátory a motory, pro monitorování a ochranu těchto zařízení před přetížením a zkraty. Napěťové transformátory jsou také široce používány v různých spojích energetického systému, zejména v situacích, kdy je třeba měřit a řídit vysoká napětí. Mohou být instalovány v rozvodnách a distribučních sítích k monitorování a ochraně energetických systémů před přepětím a poruchami izolace.
Pokud jde o chybu,proudový transformátorchyba pochází hlavně z vlivu magnetické saturace a sekundárního bočního zatížení. Aby se snížila chyba, je CT obvykle navrženo s vyšší magnetickou permeabilitou a nižším odporem sekundární strany. Přesnost CT se obvykle pohybuje mezi 0,2 % a 0,5 %, což je dostatečné pro většinu aplikací energetických systémů. Chyba napěťového transformátoru pochází hlavně z vlivu magnetické saturace a sekundární zátěže, stejně jako ztráty izolace mezi primární a sekundární stranou. Pro snížení chyby se VT obvykle navrhuje s vysokou magnetickou permeabilitou a nízkým sekundárním odporem a používají se materiály s vysokou izolační pevností. Přesnost VT se obvykle pohybuje mezi 0,2 % a 0,5 %, což je dostatečné pro většinu aplikací energetických systémů.
Pokud jde o požadavky na údržbu, údržba proudového transformátoru obvykle zahrnuje kontrolu připojení primární a sekundární strany a zajištění, že CT není magneticky nasycený nebo poškozený. Kalibrace CT se obvykle provádí po instalaci a při pravidelné údržbě, aby byla zajištěna přesnost měření. Údržba napěťového transformátoru obvykle zahrnuje kontrolu připojení primární a sekundární strany a zajištění, že VT není magneticky nasycený nebo poškozený. Kalibrace VT se obvykle provádí po instalaci a při pravidelné údržbě pro zajištění přesnosti měření.
