Jmenovitý proud:80-120A (obecně vhodné pro 10A až 100A)
Pracovní napětí:6-48V (podporuje široký rozsah napětí)
Kontaktní formulář:Podle potřeby lze poskytnout různé kontaktní formuláře (jako 1C, 2C atd.)
Pracovní teplota:-40°C až +85°C (přizpůsobit různým podmínkám prostředí)
Pracovní režim:magnetické blokovací relé
Velikost:Různé formy, detailní rozměry lze dodat dle konkrétních modelů
Hmotnost:Lehký design, snadná instalace a přeprava

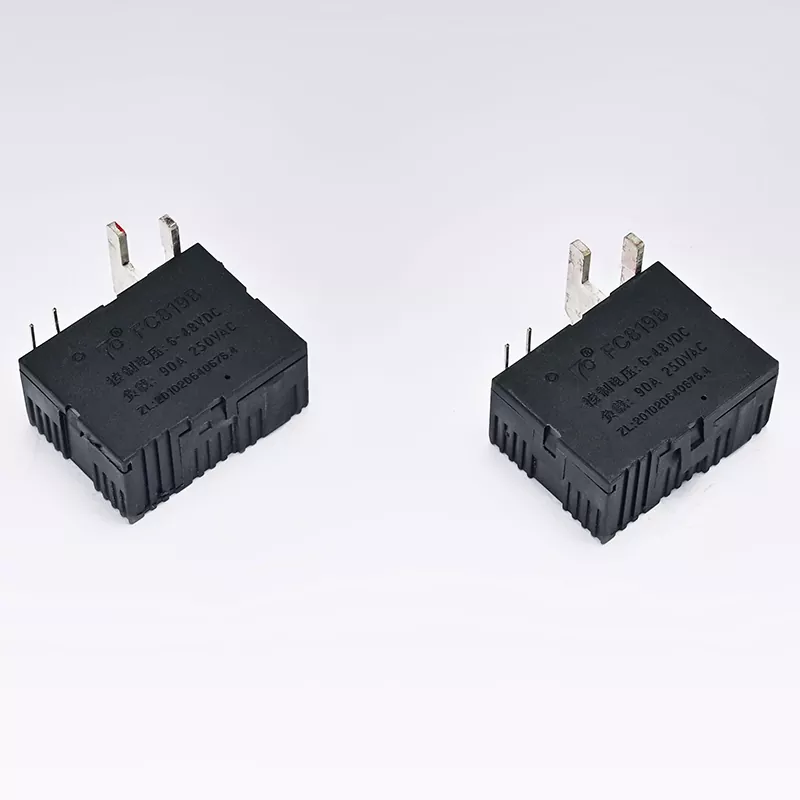

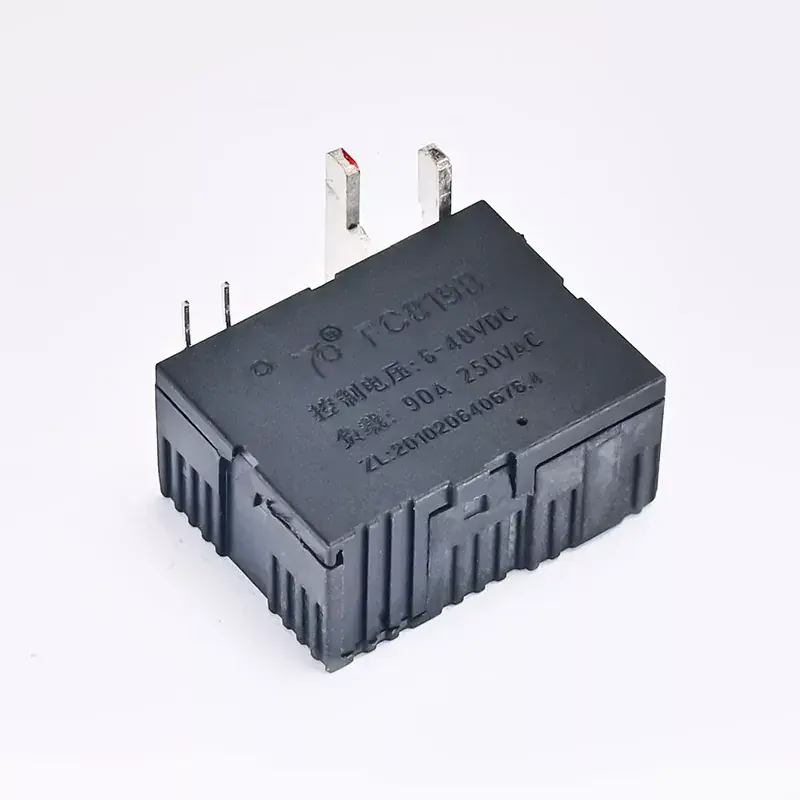

Toto západkové relé řídicího systému zařízení je ideální volbou pro moderní řídicí systémy zařízení, kombinující vysoký výkon a flexibilní design. Ať už se jedná o průmyslovou automatizaci, domácí ovládání nebo správu jiných zařízení, dokáže zajistit stabilní spínací provoz a přizpůsobit se různým pracovním prostředím. Jeho západkové vlastnosti nejen účinně snižují spotřebu energie, ale také prodlužují životnost zařízení, což výrazně zlepšuje uživatelský zážitek.
| NAPĚTÍ (VDC) |
ODOLNOST CÍVKY (Q)±10% |
VÝKON CÍVKY (W) | PROVOZNÍ NAPĚTÍ (VDC) |
UVOLNĚNÍ NAPĚTÍ (VDC) |
POVOLENÉ NAPĚTÍ (VDC) |
||
| Singl | DVOJNÁSOBEK | Singl | DVOJNÁSOBEK | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2,00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTNÍ FORMULÁŘ) | 1B | |
| (KONTAKTNÍ MATERIÁL) | (STŘÍBRNÁ SLITINA) | |
| (POKOJ KONTAKTNÍHO NAPĚTÍ 10A) | Max.15mV | |
| (HODNOCENÍ KONTAKTŮ) | 90A 250VAC | |
| (MAX. SPÍNACÍ NAPĚTÍ) | 250VAC | |
| (MAX. PŘEPÍNACÍ PROUD) | 90A | |
| (MAX. PŘEPÍNACÍ VÝKON) | 22 500 VA | |
| (ŽIVOTNOST) | (MECHANICKY) | 5×10⁵OPS |
| (ELEKTRICKÝ) | 1×10⁴OPS | |
| (DOBA PROVOZU) | 20 ms Max |
| (ČAS VYDÁNÍ) | 20 ms Max |
| (DIELEKTRICKÁ SÍLA) (50/60 Hz, 1 min) | |
| (KONTAKT&COIL) | 6000VAC |
| (KONTAKT A KONTAKT) | 1500VAC |
| (FIELD&FIELD) | |
| (IZOLAČNÍ ODOLNOST, 500VDC) | 1000MΩ min. |
| (HMOTNOST) | 38 g |

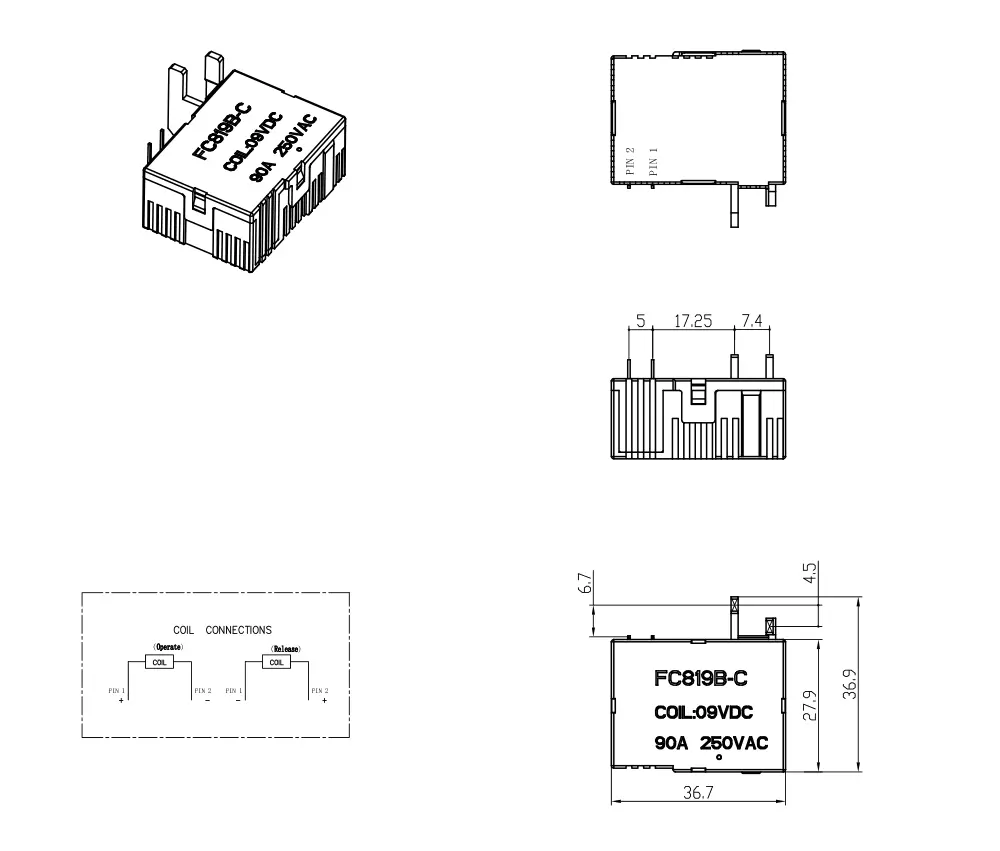

| (CELKOVÝ ROZMĚR) | (v kresbě) |
