Blokovací relé, které poskytují účinný prostředek pro udržení stavu spínače s nízkou spotřebou energie, jsou nezbytnou součástí elektrických a elektronických systémů. Přídržná relé využívají krátký impuls k přepínání stavů a zůstávají ve své konečné poloze bez konstantní energie, na rozdíl od tradičních relé, která k udržení svého stavu potřebují zdroj konstantního napětí. Tento článek zkoumá použití a výhody přídržných relé a také to, jak se nastavují a resetují.
Po spuštění si přídržné relé – také označované jako bistabilní relé – zachovává svou polohu, i když je odpojeno napájení. Set a reset jsou jeho dva stabilní stavy. Řídicí impulsy způsobí přepínání relé mezi těmito stavy.
Blokovací relé fungují prostřednictvím jednoho ze dvou hlavních mechanismů:
1. Jednocívkové západkové relé
Jednocívkové přídržné relé pracuje s jedinou cívkou, která přijímá impulzy se střídavou polaritou, aby změnila svůj stav.
- Nastavení relé (stav ON): Kladný napěťový impuls nabudí cívku a přesune vnitřní kontakty do nastavené polohy.
- Resetování relé (stav OFF): Impuls záporného napětí (nebo impuls opačné polarity) přesune kontakty zpět do polohy reset.
Jakmile je relé sepnuto, zůstává v tomto stavu, dokud jej nezmění další impuls.
2. Dvoucívkové západkové relé
Dvoucívkové přídržné relé má dvě samostatné cívky – jednu pro nastavení a jednu pro resetování.
- Nastavení relé (stav ON): Krátký impuls do "nastavené" cívky přesune vnitřní kontakty do polohy ON.
- Resetování relé (stav OFF): Krátký impuls do "resetovací" cívky přesune kontakty zpět do polohy OFF.
Protože kontakty drží svou polohu magneticky nebo mechanicky, není k udržení stavu potřeba žádné trvalé napájení.
- Energetická účinnost: Odzápadková relénevyžadují konstantní napájení k udržení svého stavu, spotřebovávají méně energie ve srovnání s tradičními relé.
- Nízká tvorba tepla: Snížená spotřeba energie znamená minimální hromadění tepla, což zvyšuje životnost.
- Stabilní provoz: Blokovací relé zůstávají ve své poslední poloze i při výpadku napájení.
- Ideální pro systémy napájené bateriemi: Díky jejich schopnosti udržet stav bez trvalého proudu jsou ideální pro zařízení napájená bateriemi.
Několik průmyslových odvětví používá západková relé, včetně:
Příkladem domácí automatizace jsou energeticky účinné spotřebiče a chytré osvětlovací systémy.
Průmyslové řízení: Pro automatizované systémy a stroje je nezbytné energeticky účinné spínání.
Aplikace pro síťová relé a přepínání signálů v telekomunikacích.
Automobilová elektronika: Elektrické systémy a ovládání elektricky ovládaných oken.
Blokovací reléjsou oblíbenou volbou v energeticky citlivých aplikacích, protože nabízejí efektivní způsob udržování stavu obvodu bez konstantního napájení. Jsou nezbytné, protože je lze nastavit a resetovat s malou energií, ať už v komunikačních sítích, domácích spotřebičích nebo průmyslové automatizaci. Znalost toho, jak fungují, zaručuje, že jsou používány co nejefektivněji v různých elektrických a elektronických aplikacích.

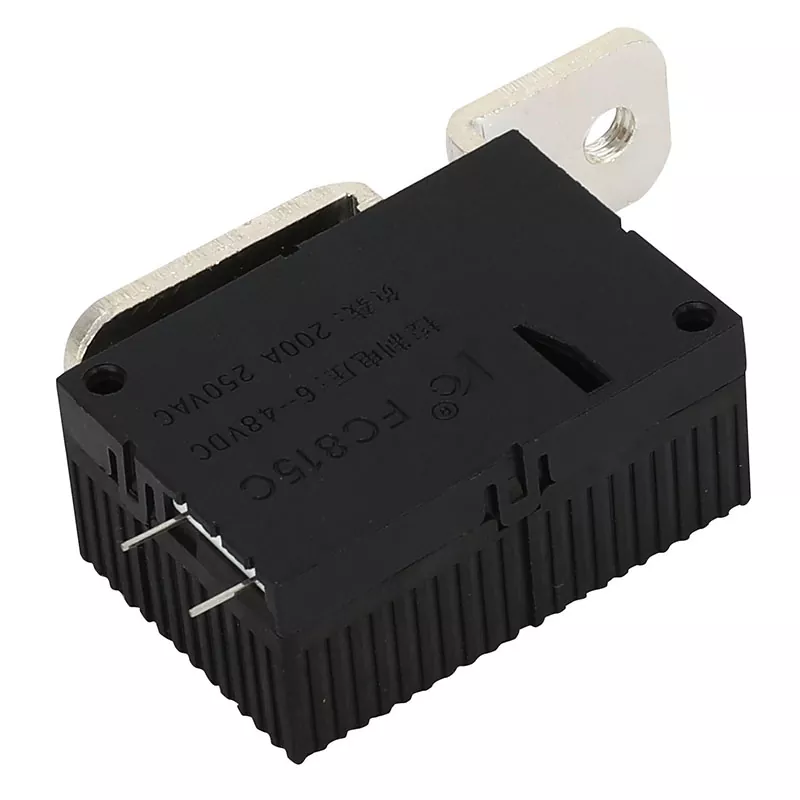

Společnost Face Electric Co., Ltd. vždy dodržovala politiku kvality „nepřetržité inovace a pragmatické řízení“ a vytvářela produkty průmyslové značky s obchodní filozofií přežití prostřednictvím zajišťování kvality a rozvoje ve velkém měřítku. V současné době mohou západková relé nezávisle navržená a vyvinutá naší společností poskytovat zákazníkům různé specifikace od 16A do 200A. Produkty společnosti splňují požadavky směrnice EU ROHS a produkty společnosti získaly národní patenty na vynálezy a patentové certifikáty užitných vzorů; Navštivte naši webovou stránku www.facerelay.com, kde se dozvíte více o našich produktech. V případě dotazů nás můžete kontaktovat nalydia@face-relay.com.
