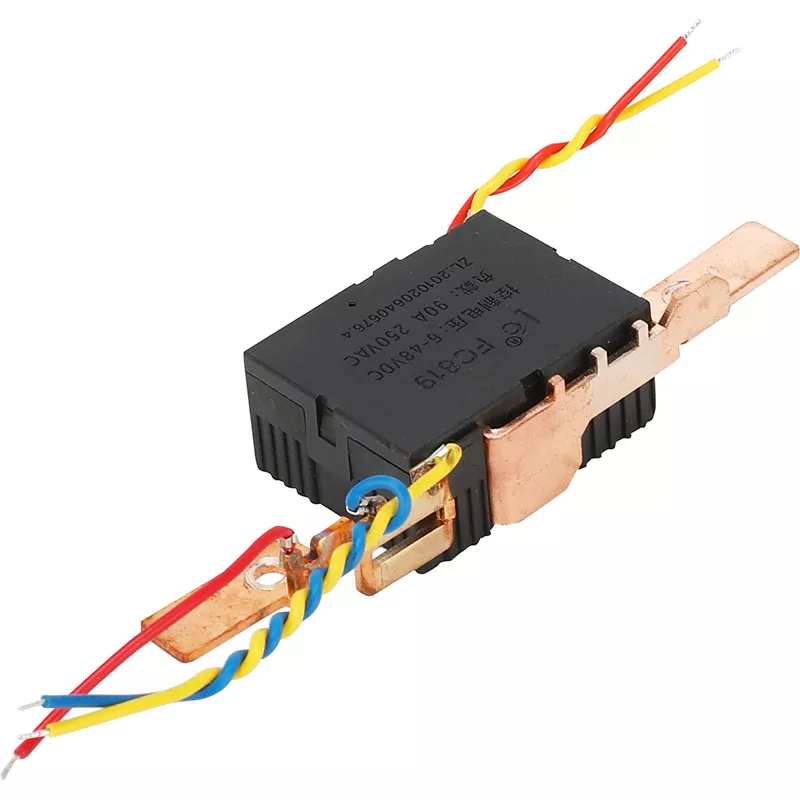

Jednofázové 2P západkové relé Top-in-Bottom-Out

Jednofázové 2P západkové relé Top-in-Bottom-Out (dlouhý typ) je navrženo pro aplikace, které vyžadují větší vnitřní prostor a multifunkční kabeláž. Ve srovnání s tradičními krátkými relé poskytuje dlouhá konstrukce nejen vynikající proudovou zatížitelnost, ale také účinně zlepšuje výkon rozptylu tepla. Toto relé je vhodné pro komplexní řízení obvodů, výrazně zlepšuje flexibilitu a spolehlivost zařízení a je velmi vhodné pro použití v průmyslové automatizaci, inteligentních domácnostech a různých elektrických rozvodných zařízeních.

(SPECIFIKACE CÍVKY) 20℃

Vlastnosti produktu:

1. Výhody designu:

Rozšířený vnitřní prostor: Dlouhá konstrukce umožňuje více součástek a složitější elektrické struktury, zmenšuje omezení velikosti obvodové desky a usnadňuje implementaci komplexních řídicích funkcí.

2. Optimalizovaný tepelný management: Větší objem pomáhá zlepšit efekt odvodu tepla a účinně zabraňuje snížení výkonu nebo selhání v důsledku přehřátí.

3. Způsob zapojení:

Top-in a bottom-out: Design kabeláže top-in a bottom-out nejen snižuje únavnost kabeláže, ale také zlepšuje efektivitu kabelové kabeláže, díky čemuž je elektroinstalace celé elektrické skříně přehlednější a uspořádanější.

4. Důležitost: Nízký vzorkovací odpor může účinně snížit teplo generované zařízením během provozu, čímž se zvýší spolehlivost relé a souvisejících obvodů.

Oblasti použití

Vhodné pro použití v elektrických ovládacích panelech, průmyslových zařízeních, inteligentních domácnostech a komplexních automatizačních systémech. Jeho multifunkční kontakty mohou ovládat různé elektrické zařízení, aby vyhovovaly různým elektrickým potřebám.

1. Bezpečnost především: Před instalací se ujistěte, že jste odpojili zdroj napájení, abyste zajistili bezpečnost uživatele.

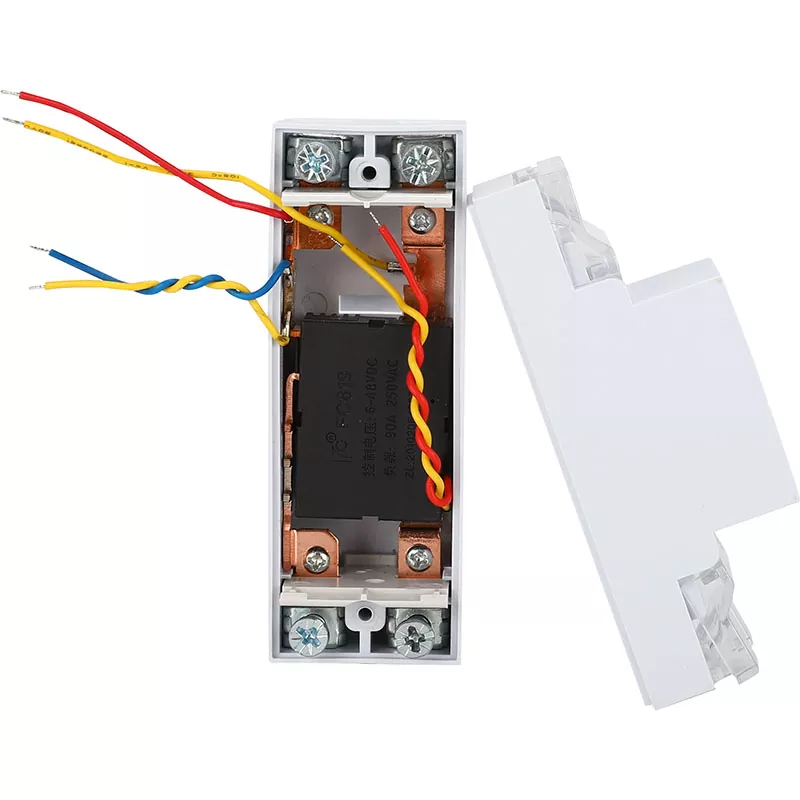

2. Pevná instalace: Nainstalujte relé pevně na standardní kolejnici.

3. Průvodce zapojením: Proveďte připojení kabelů podle zvoleného stylu svařování (svařování drátem nebo přivařovací deska s kolíky).

4. Test: Po zapnutí napájení otestujte funkci relé, abyste zajistili normální provoz.

Návod k použití

1. Stav z výroby magnetického západkového relé je sepnutý kontakt (resetovaný stav), ale v důsledku vlivu faktorů, jako je přeprava nebo instalace relé, se stav může změnit, takže je nutné provést opatření k jeho resetování před použití.

2. Aby byla zajištěna spolehlivá funkce magnetického přídržného relé, musí budicí napětí přivedené na cívku dosáhnout jmenovité hodnoty a šířka impulsu musí dosáhnout více než trojnásobku doby působení.

3. Ujistěte se, že jej používáte v rozsahu jmenovitého proudu a napětí, aby nedošlo k překročení jeho zatížitelnosti. Pravidelně kontrolujte kontaktní místa a stav elektroinstalace, abyste zajistili dobré spojení a stabilní pracovní podmínky.

4. Během používání nepouštějte, neházejte, neházejte ani nepouštějte produkt z vysoké nadmořské výšky, což by ovlivnilo výkon produktu. Pokud zjistíte jakoukoli abnormalitu, okamžitě vypněte napájení za účelem kontroly, abyste zajistili bezpečnost zařízení.

Specifikace balení: 360 na krabici

Záruční doba: 1 rok (mimo poškození způsobené člověkem)

Cena: Kontaktujte prosím obchodní oddělení pro nejnovější nabídku a informace o objednání.

Objednávka

Služby zákazníkům

Máte-li jakékoli dotazy k produktu nebo potřebujete technickou podporu, neváhejte kontaktovat náš tým zákaznických služeb. Poskytneme vám profesionální odpovědi a služby, abychom zajistili splnění vašich potřeb.
