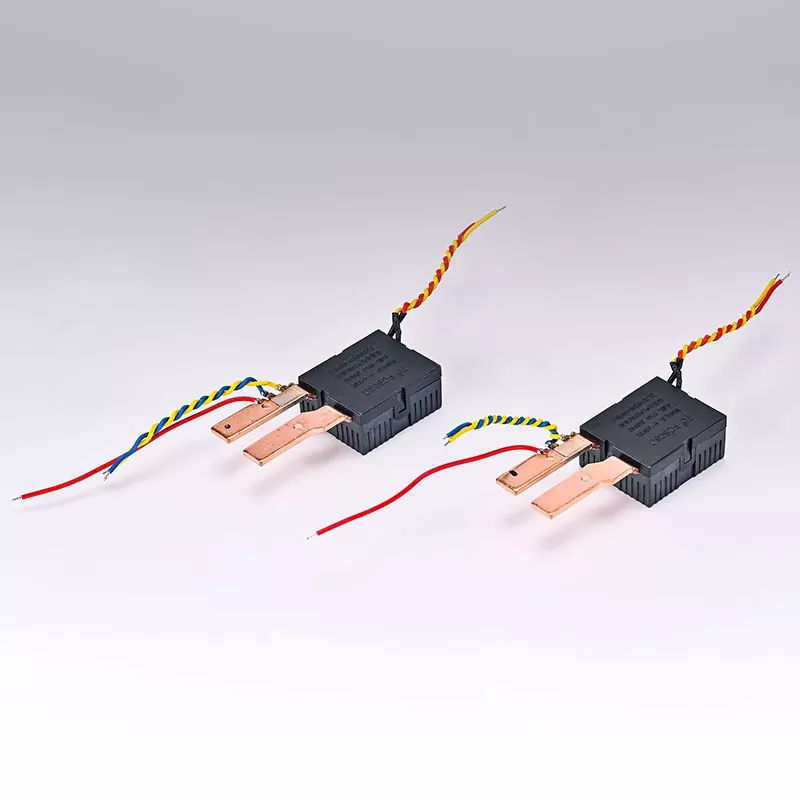

100A jednofázové 4P kolejnicové západkové relé

Toto 100A jednofázové záchytné relé typu 4P, navržené pro inteligentní napájecí systémy, poskytuje spolehlivé řešení pro řízení toku proudu. Čtyřkontaktní design pouzdra umožňuje snadné ovládání více výstupů, takže je vhodný pro použití ve scénářích, kde je třeba ovládat více zátěží současně. Konstrukce tohoto relé namontovaná na liště výrazně zjednodušuje proces instalace, takže je ideální volbou pro elektrické skříně a automatizované řídicí systémy. Výrobek odolává provozním teplotám od -20 °C do 60 °C, což zajišťuje jeho spolehlivost a stabilitu v různých prostředích. Po přísném testování může relé normálně fungovat za různých pracovních podmínek, aby lépe vyhovovalo potřebám inteligentních energetických systémů.

(SPECIFIKACE CÍVKY) 20℃

Vlastnosti produktu

Vysoká proudová zatížitelnost: podporuje zátěže až 100A, vhodné pro různá elektrická zařízení s vysokým výkonem.

Nízký vzorkovací odpor: Vzorkovací odpor 200 mikroohmů (μΩ) účinně snižuje proudové ztráty, zlepšuje účinnost systému a snižuje tvorbu tepla.

Čtyři kontakty (4P): Západkové relé je vhodné pro případy 4P, podporuje více řídicích smyček nebo ovládání zařízení a vyhovuje potřebám komplexních elektrických aplikací.

Instalace na lištu DIN: Konstrukce instalace na lištu, která vyhovuje normám DIN, usnadňuje rychlou integraci a modulární konfiguraci a zlepšuje flexibilitu.

Technologie magnetického přidržování: Provozní proud je v přidržovacím stavu téměř nulový, což výrazně snižuje spotřebu energie a prodlužuje životnost zařízení.

Oblasti použití

Inteligentní energetický systém: široce používaný při monitorování a správě napájení, podporuje rozvoj a zlepšování účinnosti inteligentních sítí.

Průmyslová automatizace: vhodná pro řízení různých typů průmyslových zařízení, zlepšující efektivitu práce a bezpečnost výrobních linek.

Obnovitelná energie: používá se v solárních a větrných energetických systémech k řízení a řízení přeměny a výstupu energie k zajištění efektivního provozu systému.

Automatizace budov: V systémech inteligentního řízení budov ovládejte elektrická zařízení, jako je osvětlení a klimatizace, abyste dosáhli inteligentnějšího využití energie.

1. Zajistěte bezpečnost: Před instalací se ujistěte, že je pro zajištění bezpečnosti odpojeno napájení.

2. Pevná poloha: Zvolte vhodnou polohu na stěně a připevněte relé na suchém a větraném místě.

3. Kroky zapojení: Připojte příslušné kabely podle pokynů pro zapojení dodaných s produktem

4. Funkční test: Po instalaci zapněte napájení a proveďte různé funkční testy, abyste se ujistili, že relé funguje správně.

Návod k použití

1. Stav z výroby magnetického západkového relé je sepnutý kontakt (resetovaný stav), ale v důsledku faktorů, jako je náraz během přepravy nebo instalace relé, se stav může změnit. Proto je nutné před použitím provést opatření k jeho resetování.

2. Aby byla zajištěna spolehlivá funkce magnetického přídržného relé, musí budicí napětí přivedené na cívku dosáhnout jmenovité hodnoty a šířka impulsu musí dosáhnout více než trojnásobku doby působení.

3. Ujistěte se, že je používán v rozsahu jmenovitého proudu a napětí, aby nedošlo k překročení jeho zatížitelnosti. Pravidelně kontrolujte kontaktní místa a stav elektroinstalace, abyste zajistili dobré spojení a stabilní pracovní stav.

4. Během používání nepouštějte, neházejte nebo neupouštějte výrobek, protože by to ovlivnilo výkon výrobku. Pokud zjistíte jakoukoli abnormalitu, okamžitě vypněte napájení za účelem kontroly, abyste zajistili bezpečnost zařízení.

Specifikace balení: 400 na krabici

Záruční doba: 1 rok (mimo poškození způsobené člověkem)

Cena: Kontaktujte prosím obchodní oddělení pro nejnovější nabídku a informace o objednání.

Objednávka

Služby zákazníkům

Vynikající výkon magnetického západkového relé pod Feisi Electric při snižování spotřeby energie a zajištění spolehlivosti systému může zajistit, že produkt je ideální volbou pro moderní elektrické ovládání. Pro další informace nebo technickou podporu nás neváhejte kontaktovat!
